阿法拉伐板式换热器

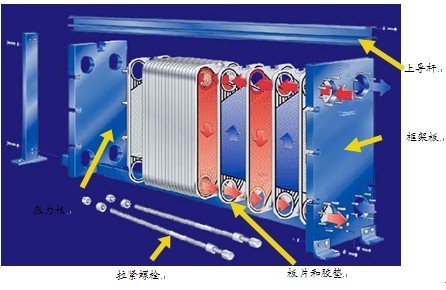

可拆式板式换热器结构

可拆式板式换热器由板片组及框架组成，具体结构见上图

板片组： 由一定数量的压制金属波纹板片组合形成热交换表面，由胶垫进行密封并分配流体到指定流道

框架：支撑、固定板片组，并提供接口与系统连接。

可拆式板式换热器工作原理及性能

板上有四个角孔，供传热的两种流体通过。板片安装在一个侧面有固定板和活动板的框架内，并用夹紧螺栓夹紧。板片上装有密封垫片，将流体通道密封，并且引导流体交替地流至各自的通道内，形成热交换。流体的流量、物理特性、压力降和温度差决定了板片的数量和尺寸。波纹板不仅提高了湍流程度，并且形成了许多支撑点，足以承受介质间的压力差。

金属板和活动压紧板悬挂在上导杆上，并由下导杆定位，而杆端则固定在支撑柱上，但如果其中一种流体或两种流体在换热器内不止一次通过，则接口应开在固定板和活动压紧板上。

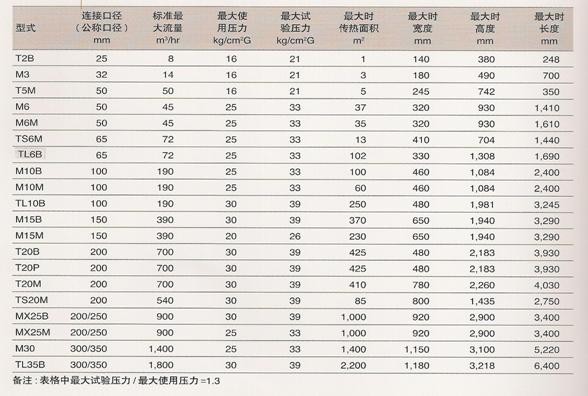

板片材质及适用流体

胶垫材质及适用流体

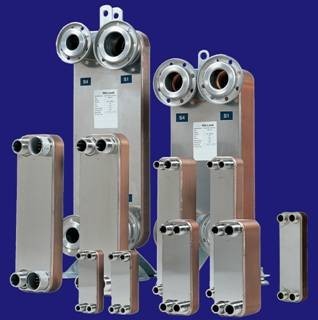

钎焊式换热器

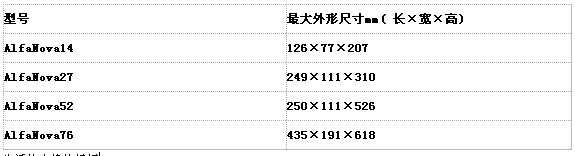

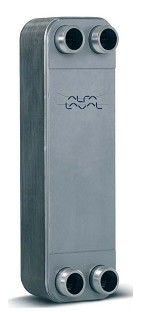

熔焊式换热器（AlfaNova）

众所周知，钎焊式换热器无法耐高温高压，同时也因为焊料的缘故无法应用在卫生行业。如此多的局限却被一种换热器打破了，那就是AlfaNova — 阿法拉伐最新发明，拥有最先进焊接技术-熔焊技术的熔焊式换热器。

AlfaNova 由很多不锈钢波纹板，固定板，压紧板和接口所组成，这些部件全部由316不锈钢制成。所有组件均采用Alfafusion 这一阿法拉伐公司的专利技术焊接而成，这种新型的板式换热器的机械强度极高。它还具备卫生，防腐蚀性以及可安全回收利用的特点。

无与伦比的可靠性

阿法拉伐多年来的研究和测试验证了AlfaNova 的高机械强度和无与伦比的可靠性，使用了Alfafusion 技术的板式换热器与常规钎焊式换热器相比，具有更高的抗机械疲劳和热疲劳的能力。其100%的不锈钢结构让AlfaNova 可以抵抗高达550 ℃的高温。

抗腐蚀性

AlfaNova的真正不锈钢结构同时确保了很强的抗腐蚀性。因此，它的出现是一个突破性的进展，让制冷系统的构建者可以使用氨等天然制冷剂，对于腐蚀性水质地区的集中供热站或其他腐蚀性液体的应用场合，这种换热器也是一个完美的选择。

最高的纯净度

在许多国家的法规中对纯净度的要求已经越来越严格了，相关的应用涉及结晶水冷却系统，自来水加热系统以及一长串其他的卫生领域。对于这些应用，100%由不锈钢制成的AlfaNova，以其清洁、卫生的传热通道和很高的机械强度代表着未来的换热器，让其它类型的换热器面临着挑战。

主要应用行业

氨制冷器：完全密封的 AlfaNova因其高强度的抗腐蚀性和抗疲劳能力是用于氨制冷器的理想换热器。主要应用：氨压缩机油冷却、氨经济器、氨冷却器、氨蒸发器等

吸收式冷却器：用于诸如溴化锂溶液等腐蚀性液体，主要用作高温再生器。

洁净水冷却器：使用于对纯净度有特定要求的洁净水冷却器

集中供热站：AlfaNova 可以承受钎焊式换热器和可拆式换热器所无法承受的高温高压，因为其极高的抗腐蚀能力，也可应用在腐蚀性水质的地区

自来水加热：AlfaNova 因全不锈钢制成，因此可以完全满足日益苛刻的生活热水卫生要求

其他应用： 使用于其他高温高压应用。

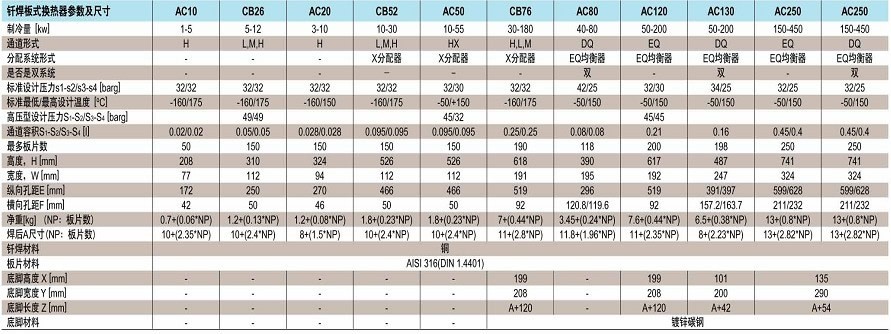

阿法拉伐钎焊式换热器系列及相关参数

阿法拉伐MAXI-S生活热水机组
生活热水系统要求水温稳定，而板式换热器因为水容积很小，换热效率又高，经常出现温度波动的问题，所以生活热水系统通常都采用容积式换热器，即壳管式换热器，板式换热器几乎很少涉及此领域。但因容积式换热器换热效率低下而导致其体积庞大，其结构特点也经常出现换热盘管穿孔或壳体损坏的问题，其修复通常又很困难或者说很不经济的。阿法拉伐MAXI-S 系列生活热水系统的出现彻底改变了这一现状。

阿法拉伐MAXI-S 生活热水系统的特点

1、阿法拉伐生活热水系统又称半即热式换热机组，即在板式生活热水系统中增加一不锈钢储水罐，起到缓冲的作用。板式换热器的换热效率通常是容积式的3-5倍，所以此水罐的容积只为容积式换热器容积的1/3-1/5 .

2、此系统中通常有两套水泵，一套为系统外循环即热水系统循环使用，此水泵将热水送到各个客房，另一水泵是罐体与板换之间进行罐体内部水循环。

外循环水泵通常是24小时开启，但当用水量很小时，系统温度损失会很小，此时机组热源侧温控阀关闭，外循环水只在罐体及供水系统之间循环，不经过板换。如此则大量减少了能源浪费，同时也保护了设备。当罐体温度低于设定温度时，罐体与换热器之间的水泵启动，热源侧温控阀开启进行热水加热，此时所有生活热水均经过换热器进行加热，包括罐体内的水，加热后的热水直接通过罐体上侧的管路送入供水管路，送至各个客房。罐体上部有一冷热水分离装置，可以保证加热后的热水不会与罐体内冷水混合。当温度达到设定温度时，温控阀关闭，板换与缓冲罐之间水泵停止。

3、如此设计可以节省大量能源并最大延长设备使用寿命。同时在很多原来使用容积式换热器的系统中，因容积式换热器压力损失很小，板换的压力损失通常比容积式换热器大一些，如果直接换上板换往往会出现水力失衡，生活热水无法正常循环，或者循环很慢，而阿法拉伐换热机组的的设计则完全克服了这一问题。

4. 此系统中罐体上部有超温保护传感器，当温度一旦超过设定温度，则传感器直接发信号给温控阀关闭系统，并发信号给控制中心报警，确保不会出现水温过高的问题。

5. 目前有很多厂家在推广即热式换热机组即直接用板换加热，无缓冲罐，这无疑增加了客户使用风险。生活热水系统能否保证出水温度稳定有很多因素决定，除了机组本身设计因素，热源是否稳定，用水高峰是否过分集中，甚至是操作人员能否正确操作都会影响出水温度，所以只有配了缓冲罐才能确保系统万无一失，不会出现烫伤客户的现象。

阿法拉伐机组的设计

我公司有阿法拉伐公司专业的设计软件，可以根据客户的实际情况进行机组设计。如果客户不知系统的确切参数，例如换热量等参数，也可以提供使用生活热水的客房数，或者水龙头数，甚至供水管径我公司亦可进行精确的设计

阿法拉伐机组的配置
阿法拉伐机组通常根据客户的需求进行设计，我公司机组的标准配置如下：

板式换热器： 阿法拉伐             水  泵： 格兰富或威乐

温  控  阀： 西门子或斯派莎克     控制器：西门子

蒸  汽  阀： 斯派莎克             水  阀： 欧文托普或其他品牌
