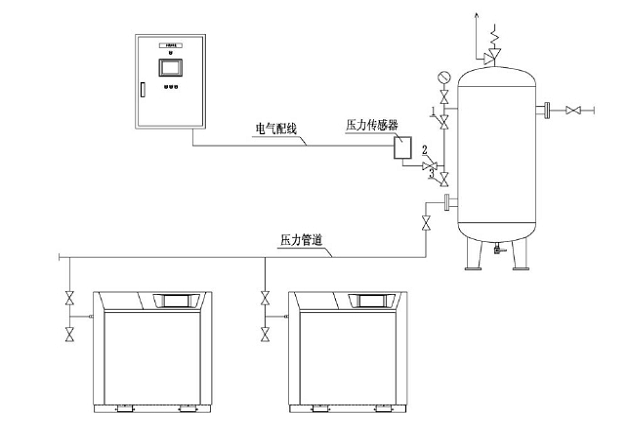

空压机台数控制器的正确配管

1．切断阀门（常时开）； 2．切断阀门（常时开）；3.排放阀门（排放冷凝水用阀门，常时闭）

※注：请定期排放(3．排放阀门)冷凝水。

◎ 压力传感器的接口管径为 RC1/2（15A）；

◎ 所用管道为 15A 以上压力管，管路的走向应考虑到防止冷凝水的聚集，此外应在

管路中安装截止阀门（注意：在运行中不要关闭取压点与传感器之间的阀门）。

◎ 压力（压缩空气）可从储气罐或连接储气罐的管路上引出。考虑到管路压力损失

的问题，应将管道长度控制在十米以下。

◎ 在压力检测部位可能会有冷凝水的产生，所以应定期排放冷凝水。
